直式砂輪 | X-LM 系列
X-2540LM
直進式研磨 - 線馬十字滑台介紹
金格科技 LM 系列 CNC 外圓磨床搭載線性馬達十字滑台，提升機台剛性與穩定性，有效縮短加工時間，滿足高效率與高精度的加工需求。該系列特別適用於油壓閥件、汽車零件及航太元件等高精密工件，確保加工精度，同時提升生產效率與穩定性。
此外，LM系列可選購雙驅動工件主軸台及尾座，採用雙頂心同步驅動設計，並搭配伸縮式主軸，可簡化工件夾持方式，減少夾治具設計的複雜度，無需考量帶動方式。主軸伸縮機構突破尾座行程限制，擴大加工範圍，使設備能夠快速應對一定範圍內長度不同的工件，減少更換加工件所需的調整工序，滿足多樣化加工需求。
| 加工能力
兩頂心間距：400 mm
最大研磨外徑：Ø250 mm
最大研磨長度：400 mm
機台特色
人性化操作系統
內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可藉著圖形的導引，將複雜的工件分成數個研磨工序，以數值化的方式簡化研磨及修整的工序編輯。不需另外進行複雜的程式編寫(G碼、M碼)，提供最便捷的操作環境。
高剛性機體
■ 採用高米漢納(Meehanite)鑄鐵製成，經燒炖處理及時效處理再加工，材質穩定性佳。
■ 滑軌經高週波硬化處理、精密研磨；機體材質穩定，配合內部筋骨結構強化設計，無變形之慮，品質經得起考驗。
工作台
■ 工作台始終固定於底座上，搭配X軸與Z軸十字滑台設計，減少行程，提升加工速度與穩定性。
十字滑台
■ X軸與Z軸結構採用十字滑台形式設計，縮小佔地面積。■ 兩軸使用全密閉伸縮護罩，完整的保護傳動結構，杜絕研磨屑與冷卻液的汙染。
X軸線性馬達驅動
十字滑台結構搭載線性馬達，並結合高精度線性滑軌，能夠有效避免進給背隙問題。標準配置Ｘ軸全閉式回路控制的光學尺，使進刀動作快速精准。具備高達每分鐘15,000 mm 的快速移動能力。由於線性馬達由線圈和永久磁鐵組成，無接觸磨損，降低維護需求與損耗，從而節省更換成本。套筒式砂輪主軸
套筒式砂輪主軸系統通過將砂輪固定於套筒內，提供更穩定的砂輪與工件接觸，減少振動或砂輪磨損產生的偏差，確保高精度加工。該設計使砂輪更換更簡便，同時適應不同磨削需求，提升加工效率與品質。
(選購) 雙驅動工作主軸台&同步尾座
雙驅動工作主軸台及尾座採用雙頂心同步驅動設計，搭配伸縮式主軸，可簡化工件夾持方式，降低夾治具設計的複雜度，並無需額外考量驅動方式。主軸的伸縮機構突破尾座行程限制，使設備能快速適應不同長度的工件，減少更換工件時的尾座調整工序，提升加工靈活性，滿足多樣化需求。
(選購)自動化應用
可靈活搭載外部自動化供收料機構，並整合線上量測與音頻防撞系統，實現智慧化即時回饋和資料補正。透過金格科技自行開發的作業系統，機台能穩定輸出高品質加工成果，同時有效縮短調整與換線的時間。

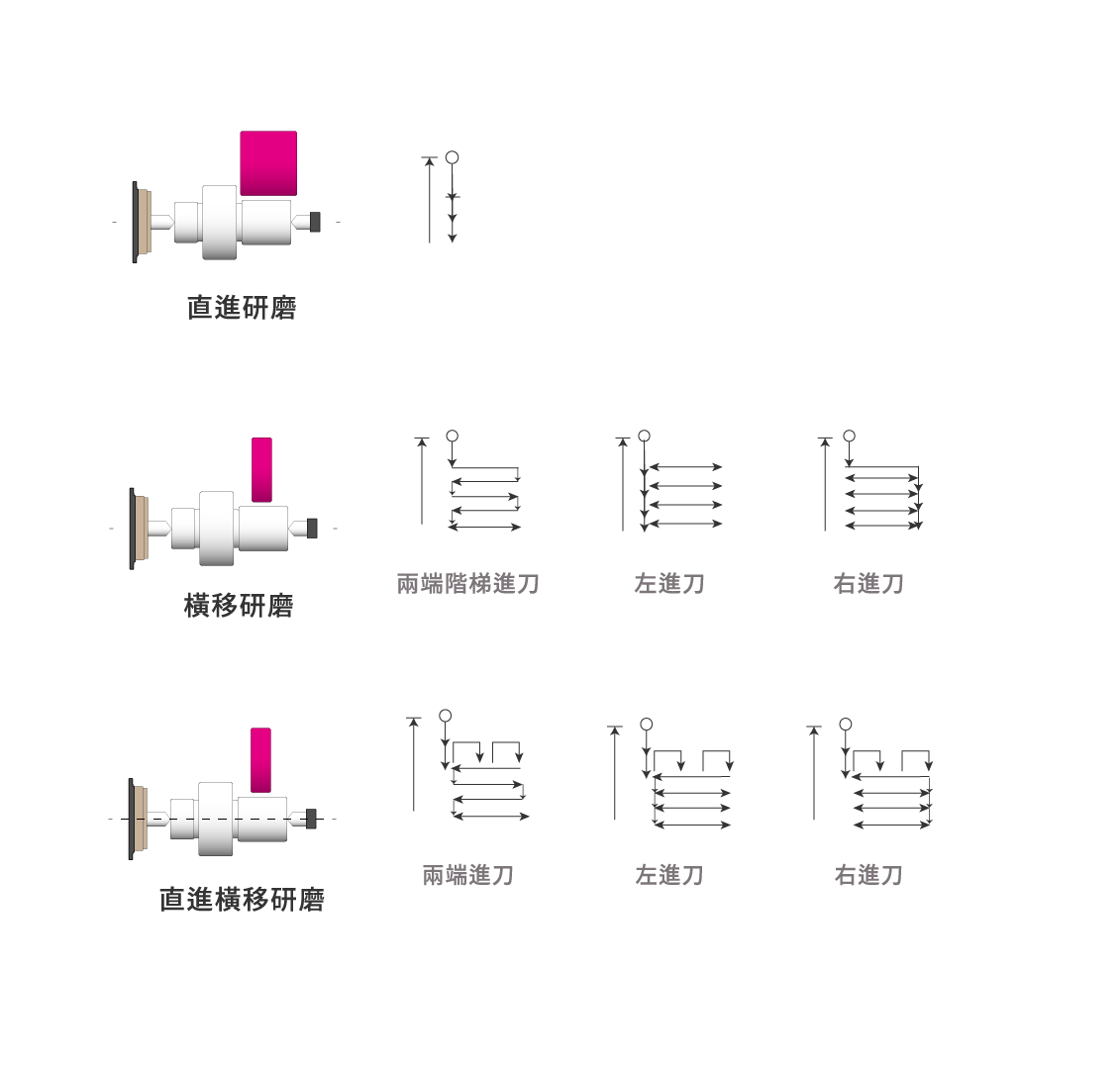

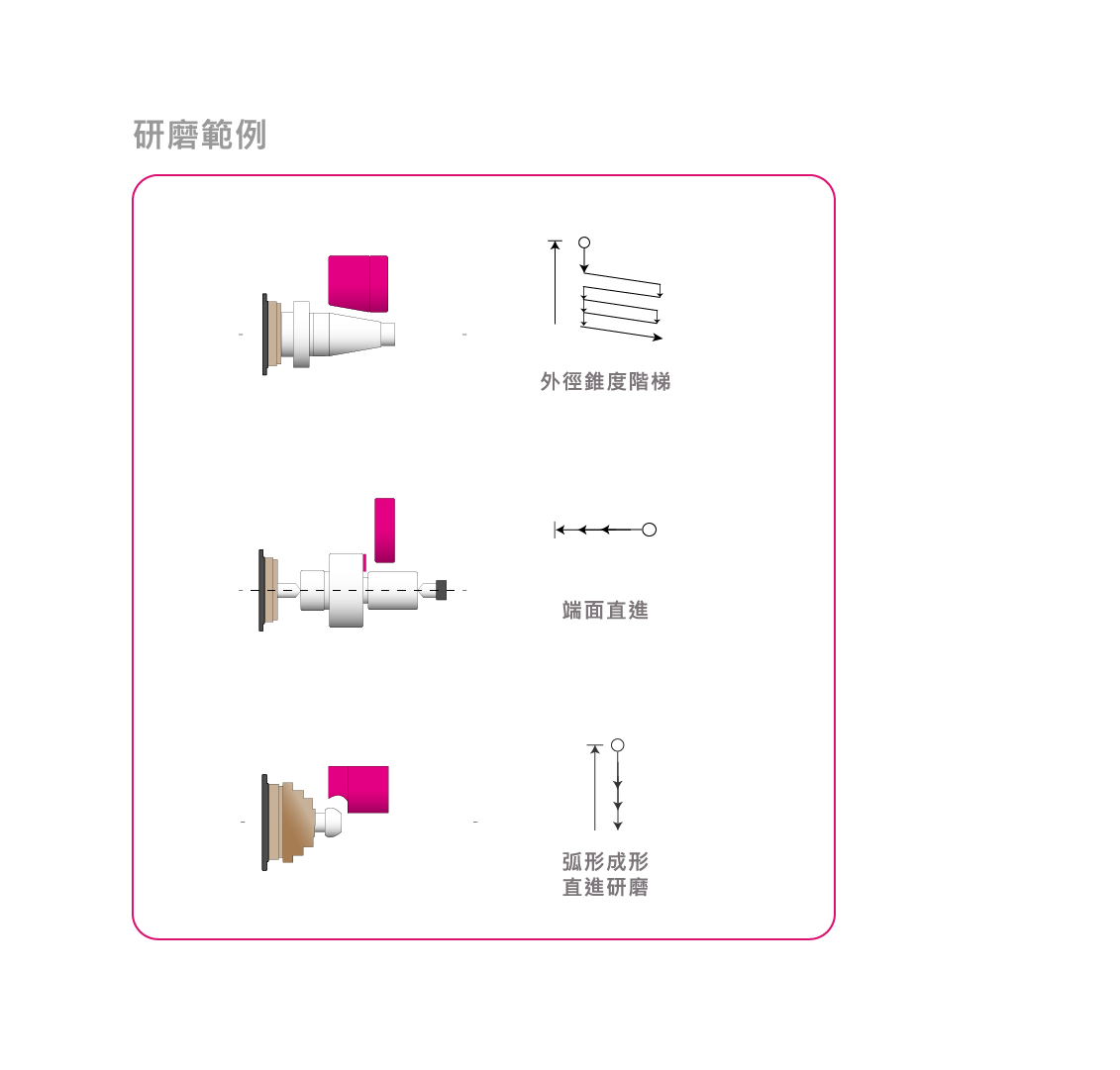

研磨循環
.png)
.png)
機台規格表
| 能力 | |
|---|---|
| 工作臺最大旋徑 | Ø270 mm |
| 兩頂心間最大距離 | 400 mm |
| 最大研磨直徑 | Ø250 mm |
| 最大研磨長度 | 400 mm |
| 兩頂心間最大承受重量 | 60 kg |
| 中心高(工作臺面至頂針中心) | 135 mm |
| 砂輪 | |
| 尺寸(外徑 x 寬度 x 內徑) | Ø405 x 50 (max.: 75) x Ø127 |
| 線速度 | 45 m/sec |
| 迴旋工作臺 | |
| 旋轉角度 | -1° ~ +8°/ -1° ~ +5° (雙驅) |
| 工作主軸台 | |
| 旋轉角度 | -30° ~ +90° |
| 頂針斜度 | MT. No. 3 / 雙驅 (特殊頂針) |
| 主軸轉速 | 10 ~ 300 rpm |
| 工作主軸負荷(含夾具) | 15 kg (最長長度: 100 mm) * Ø155 |
| 尾座 (選購:同步尾座) | |
| 中心頂針規格 | MT. No.3 / 雙驅 (特殊頂針) |
| 中心頂針移動方式 | 手動 (選購: 自動) |
| 尾座軸移動距離 | 25 mm / (選購: 雙驅 50 mm) / (選購: 油壓 30 mm) |
| X軸行程 | |
| 最大移動距離 | 300 mm |
| 快速移動速度 | 10000 mm/Min |
| 自動切入速度 | 0.001 ~ 2000 mm/Min |
| 最小設定值 | 0.001 mm |
| Z軸行程 | |
| 最大移動距離 | 580 mm |
| 快速移動速度 | 10000 mm/Min |
| 自動切入速度 | 0.001 ~ 2000 mm/Min |
| 最小設定值 | 0.001 mm |
| 馬達 | |
| 砂輪主軸 | 5.5 kW |
| 工作主軸 | 1.0 kW / 選購: 雙驅 0.8 kW(伺服馬達) |
| X軸-砂輪軸座進給 | 1.5 kW |
| Z軸-工作臺進給 | 1.5 kW |
| 潤滑油壓 | NIL |
| 油壓泵浦 | 0.75 kW |
| 冷卻液泵浦 | 0.18 kW |
| 容器容量 | |
| 動力油箱 / (選購)潤滑油箱 | 30L / 30L |
| 潤滑油箱 | P-107 |
| 水箱 | 107 L |
| 機器 | |
| 尺寸 (長 x 寬 x 高) | 2300 x 2210ｘ1960 mm |
| 淨重 | 4300 kg |
| 中心高(地面起至頂針中心) | 1100 mm |
*本公司保有機械規格變更之權利，恕不另行通知。
配件
標準配件
■
西門子 CNC 控制器 x 1套
■ 砂輪與砂輪法蘭 x 1組
■ 頂針 (2支/組) x 1組
■ 砂輪修整座 (尾座固定式) x 1組
■ X軸光學尺 x 1組
■ 砂輪變頻器 x 1組
■ 電器箱標準附件 x 1組
■ 全罩式鈑金 x 1組
■ 潤滑油箱 (含泵浦) x 1組
■ 冷卻水箱 (含泵浦) x 1組
■ 工作燈 x 1組
■ 工具 (含腳墊)及工具箱 x 1組
選購配件
■
空壓尾座
■
雙驅動工作主軸台(含同步尾座)
■ 凸輪式帶動環 (6只/組)
■ 兩端支持座 (2只/組)
■ 兩點支持座
■ 三點式中心架
■ 三爪夾頭
■ 四爪夾頭
■ 平衡台及棒
■ 自動砂輪平衡裝置
■ 備用砂輪及法蘭
■ 砂輪吊架
■ 端面量測裝置
■ 外徑自動量測
■ 間隙消除 (防撞) 裝置
■ Z軸光學尺
■ 電磁式冷卻液除屑裝置
■ 紙帶式冷卻液除屑裝置
■ 油霧回收機
