直式砂輪 | X 系列
X-25
直進式研磨介紹
金格科技 X 系列數控外圓磨床，集合了先進的設計和創新的功能，提供了高效、精確和靈活的加工解決方案，無論是小型還是大型工件，這款磨床都能夠應對各種加工需求，並確保優質的加工結果。X 系列數控外圓磨床之 X 軸與 Z 軸採用十字滑台設計，又稱為走頭式外圓磨床，此設計有效縮小佔地面積與軸向行程，節省了生產空間。高剛性機身搭配重型主軸及尾座，大幅提高工件承載荷重。
高剛性機身確保了磨削過程的穩定性，提供高品質的加工結果。操作系統搭載高性能的CNC控制系統，內建圖形對話式(GUI)操作介面，設定簡易，用戶可以輕鬆地進行操作;研磨加工應用廣泛，為客戶提供最適切的加工方案。
| 加工能力
工作台旋徑：Ø250 mm兩頂心間距：200 mm
最大研磨外徑：Ø250 mm
最大研磨長度：150 mm
機台特色
.png)
人性化操作系統
內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可藉著圖形的導引，將複雜的工件分成數個研磨工序，以數值化的方式簡化研磨及修整的工序編輯。不需另外進行複雜的程式編寫(G碼、M碼)，提供最便捷的操作環境。
高剛性機體
■ 採用高米漢納(Meehanite)鑄鐵製成，經燒炖處理及時效處理再加工，材質穩定性佳。
■ 滑軌經高週波硬化處理、精密研磨；機體材質穩定，配合內部筋骨結構強化設計，無變形之慮，品質經得起考驗。
工作台
■ 工作台始終固定於底座上，搭配X軸與Z軸十字滑台設計，減少行程，提升加工速度與穩定性。
.png)
十字滑台
■ X軸與Z軸結構採用十字滑台形式設計，縮小佔地面積。■ 兩軸使用全密閉伸縮護罩，完整的保護傳動結構，杜絕研磨屑與冷卻液的汙染。
靈活進給模式設計
■ X-25 系列兩軸移動採用精密線軌搭配滾珠螺桿設計。線軌的耐磨耗和低摩擦性確保了軸座平穩運動，而滾珠螺桿的高載荷和低背隙使進給模式輕快靈活，迅速達到所需尺寸。這種組合進給模式快速靈敏，為小型工件提供了卓越的加工品質。砂輪主軸座機構
■ 培林式主軸，採用精密軸承，使用壽命長，更換、維修、保養相較容易。
■ 砂輪主軸採用SNCM-220高級合金鋼材，經正常化、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理，表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。
.png)
.png)
工作主軸台與尾座
■ 主軸台採用伺服馬達驅動，可依需求無段變速調整。
■ 尾座可選用油壓式與止擋裝置，操作便利。
■ 工作主軸及尾座皆附有平面氣壓設計，方便位移、減少摩擦，加強使用壽命。
■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置，降低頂針與頂針孔接處面摩擦發熱所產生的變形。
尾座固定式修整機構
■ 標配修整機構固定於尾座
■ 多樣化的修整機構，可依工件需求選擇。

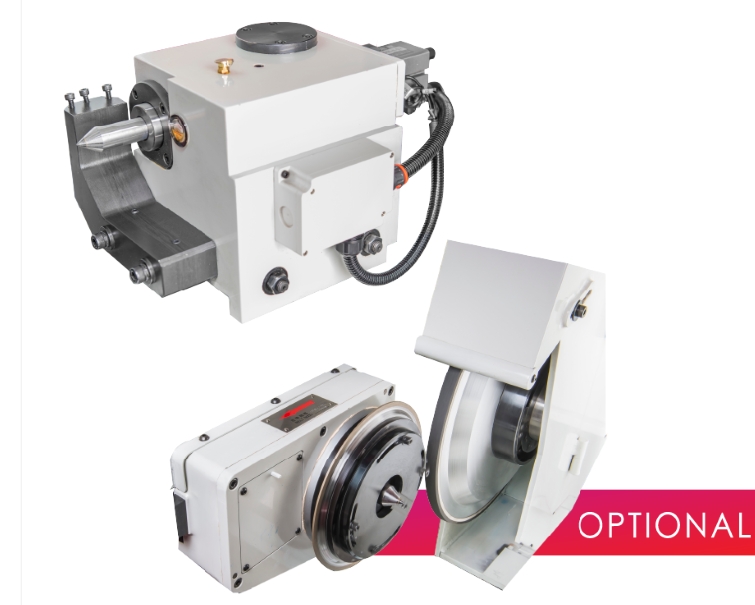

■ 可選配 工作電鑄鑽石滾輪修整裝置
(主軸台同動法蘭式樣)
.jpg)
研磨循環
.png)
.png)
機台規格表
| 能力 | |
|---|---|
| 工作臺最大旋徑 | Ø270 mm |
| 兩頂心間最大距離 | 200 mm |
| 最大研磨直徑 | Ø250 mm |
| 最大研磨長度 | 150 mm |
| 兩頂心間最大承受重量 | 60 kg |
| 中心高(工作臺面至頂針中心) | 135 mm |
| 砂輪 | |
| 尺寸(外徑 x 寬 x 內徑) | Ø510 x 50 x Ø127 mm |
| 線速度 | 45 m/sec |
| 迴旋工作臺 | |
| 旋轉角度 | -1° ~ +10° |
| 工作主軸頭 | |
| 旋轉角度 | -30° ~ +90° |
| 頂針斜度 | MT. No. 3 |
| 主軸轉速 | 10 ~ 300 rpm |
| 工作主軸負荷(含夾具) | 15 kgs (最長長度: 100 mm) |
| 尾座 | |
| 中心頂針規格 | MT. No. 3 |
| 中心頂針移動方式 | 手動 |
| 尾座軸移動距離 | 35 mm |
| X軸行程 | |
| 最大移動距離 | 210 mm |
| 快速移動速度 | 6000 mm/Min |
| 自動切入速度 | 0.001 ~ 2000 mm/Min |
| 最小設定值 | 0.001 mm |
| Z軸行程 | |
| 最大移動距離 | 260 mm |
| 快速移動速度 | 6000 mm/Min |
| 自動切入速度 | 0.001 ~ 2000 mm/Min |
| 最小設定值 | 0.001 mm |
| 馬達 | |
| 砂輪主軸 | 5.5 kW |
| 工作主軸 | 0.85 kW |
| X軸-砂輪軸座進給 | 1.5 kW |
| Z軸-工作臺進給 | 1.5 kW |
| 潤滑油壓 | NIL |
| 油壓泵浦 | NIL |
| 冷卻液泵浦 | 0.18 kW |
| 容器容量 | |
| 潤滑油箱 | 0.7 L (自動潤滑/LUBE Grease) |
| 動力油箱 (選配) | 18 L |
| 水箱 | 107 L |
| 機器 | |
| 尺寸 | 2900 x 3360 x 2100 mm |
| 淨重 | 3300 kg |
| 中心高(地面起至頂針中心) | 1150 mm |
*本公司保有機械規格變更之權利，恕不另行通知。
配件
標準配件
■ 三菱 CNC 控制器 x 1 套
■ 砂輪與砂輪法蘭 x 1 組
■ 頂針 (2支/組) x 1組
■ 砂輪修整座 (尾座固定式) x 1 組 (X-25 標配)
■ X軸光學尺 x 1 組
■ 砂輪變頻器 x 1 組
■ 電器箱標準附件 x 1 組
■ 全罩式鈑金 x 1 組
■ 潤滑油箱 (含泵浦) x 1 組
■ 冷卻水箱 (含泵浦) x 1 組
■ 工作燈 x 1 組
■ 工具 (含腳墊)及工具箱 x 1組
選購配件
■ 油壓尾座
■ 凸輪式帶動環 (6只/組)
■ 兩端支持座 (2只/組)
■ 兩點支持座
■ 三點式中心架
■ 三爪夾頭
■ 四爪夾頭
■ 平衡台及棒
■ 自動砂輪平衡裝置
■ 備用砂輪及法蘭
■ 鑽石滾輪修整機構(工作主軸台固定式)
■ 鑽石滾輪修整機構(尾座固定式)
■ 端面量測裝置
■ 外徑自動量測
■ 間隙消除 (防撞) 裝置
■ Z軸光學尺
■ 電磁式冷卻液除屑裝置
■ 紙帶式冷卻液除屑裝置
■ 油霧回收機
