CNC斜進式研磨
X-2540A
斜進式研磨介紹
金格科技走頭式(十字滑台式)斜進式數控外圓磨床,能夠同時進行外徑及端面研磨加工作業 這種同時加工的方式節省了換工件位置的時間,提高了加工效率,降低了生產週期。
砂輪軸(X軸)與橫移軸(Z軸)採用先進的斜進式十字形滑台設計配合斜進式砂輪軸座,提供高效靈活可靠的研磨解決方案。獨特的十字形滑台結構確保加工過程中行程快速穩定,保持高精度的研磨加工。
操作系統搭載高性能的CNC控制系統內建圖形對話式(GUI) 操作介面,設定及操作簡易,研磨加工應用廣泛,提供給使用者最便捷的加工環境。
| 加工能力
工作台旋徑:Ø270 mm
兩頂心間距:400 mm
最大研磨外徑:Ø250 mm
最大研磨長度:400 mm
機台特色
人性化操作系統
內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可藉著圖形的導引,將複雜的工件分成數個研磨工序,以數值化的方式簡化研磨及修整的工序編輯。不需另外進行複雜的程式編寫(G碼、M碼),提供最便捷的操作環境。
高剛性機體
■ 採用高米漢納(Meehanite)鑄鐵製成,經燒炖處理及時效處理再加工,材質穩定性佳。
■ 滑軌經高週波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。
工作台
■ 工作台始終固定於底座上,搭配X軸與Z軸十字滑台設計,減少行程,提升加工速度與穩定性。

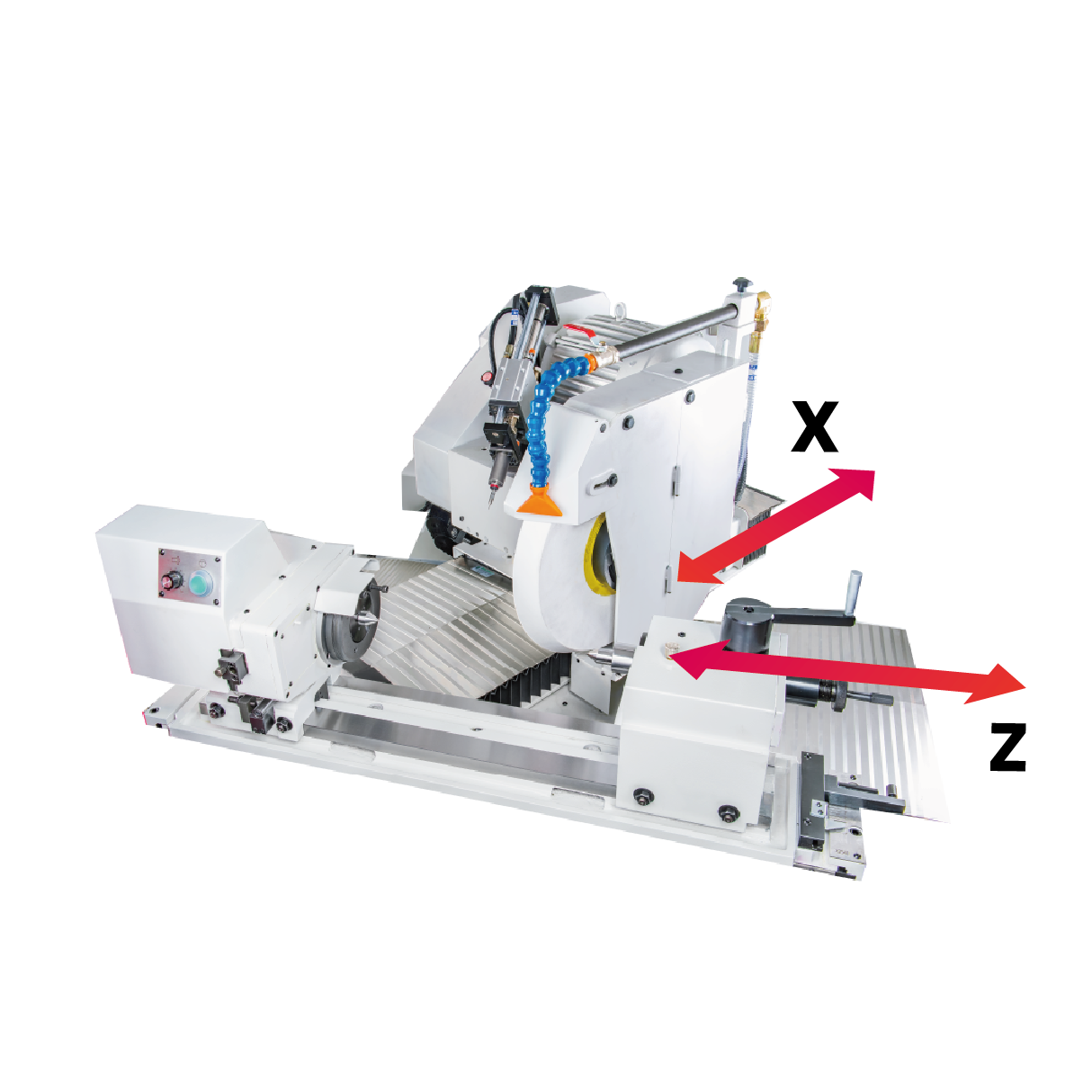

十字滑台
■ X軸與Z軸結構採用十字滑台形式設計,縮小佔地面積。
■ 兩軸使用全密閉伸縮護罩,完整的保護傳動結構,杜絕研磨屑與冷卻液的汙染。
■ X軸與Z軸標配高解析度封閉式光學尺,穩定定位精度與加工品質。
靈活進給模式設計
■ X-A 系列兩軸移動採用精密線軌搭配滾珠螺桿設計。線軌的耐磨耗和低摩擦性確保了軸座平穩運動,而滾珠螺桿的高載荷和低背隙使進給模式輕快靈活,迅速達到所需尺寸。這種組合進給模式快速靈敏,為小型工件提供了卓越的加工品質。
斜進式砂輪頭座機構
■ 培林式主軸,採用精密軸承,使用壽命長,更換、維修、保養相較容易。
■ 砂輪主軸採用SNCM-220高級合金鋼材,經正常化、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。
工作主軸台與尾座
■ 主軸台採用伺服馬達驅動,可依需求無段變速調整。
■ 尾座可選用油壓式與止擋裝置,操作便利。
■ 工作主軸及尾座皆附有平面氣壓設計,方便位移、減少摩擦,加強使用壽命。
■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置,降低頂針與頂針孔接處面摩擦發熱所產生的變形。
尾座固定式修整機構
■ 標配修整機構固定於尾座
■ 多樣化的修整機構,可依工件需求選擇。

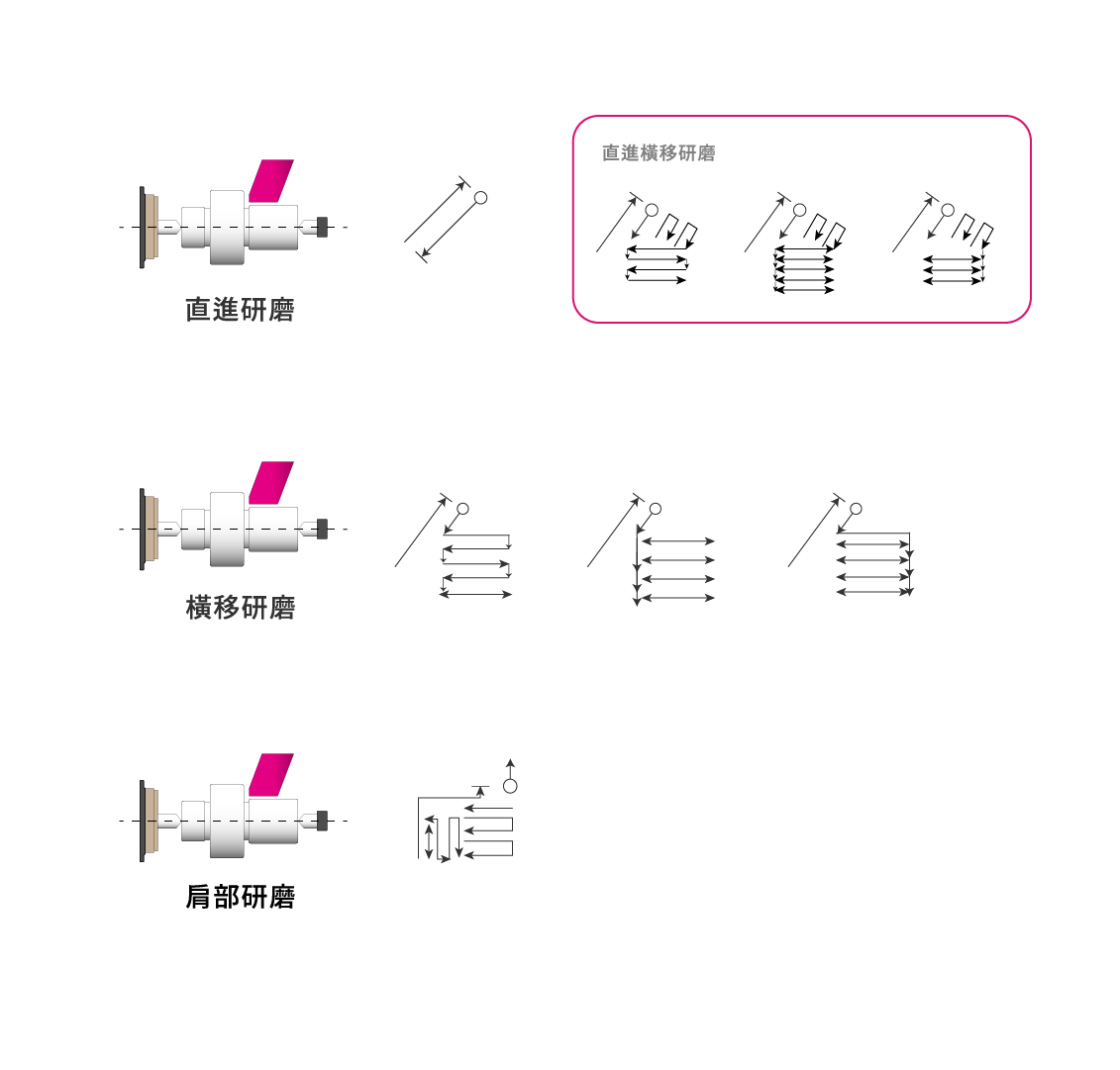

研磨循環
機台規格表
能力 | |
---|---|
工作臺最大旋徑 | Ø270 mm |
兩頂心間最大距離 | 400 mm |
最大研磨直徑 | Ø250 mm |
最大研磨長度 | 400 mm |
兩頂心間最大承受重量 | 60 kg |
中心高(工作臺面至頂針中心) | 135 mm |
砂輪 | |
尺寸(外徑 x 寬 x 內徑) | Ø510 x 50~75 x Ø127 mm |
線速度 | 33 m/sec (opt.:45 m/sec) |
迴旋工作臺 | |
旋轉角度 | -1° ~ +8° |
工作主軸頭 | |
旋轉角度 | -30° ~ +90° |
頂針斜度 | MT. No. 3 (opt.:MT. No. 4) |
主軸轉速 | 10 ~ 300 rpm |
工作主軸負荷(含夾具) | 15 kgs (最長長度: 100 mm) |
尾座 | |
中心頂針規格 | MT. No. 3 (opt.:MT. No. 4) |
中心頂針移動方式 | 手動 |
尾座軸移動距離 | 25 mm |
X軸行程 | |
最大移動距離 | 300 mm |
快速移動速度 | 6000 mm/Min |
自動切入速度 | 0.001 ~ 2000 mm/Min |
最小設定值 | 0.001 mm |
Z軸行程 | |
最大移動距離 | 580 mm |
快速移動速度 | 6000 mm/Min |
自動切入速度 | 0.001 ~ 2000 mm/Min |
最小設定值 | 0.001 mm |
馬達 | |
砂輪主軸 | 5.5 kW |
工作主軸 | 1.0 kW |
X軸-砂輪軸座進給 | 1.5 kW |
Z軸-工作臺進給 | 1.5 kW |
軸向潤滑 | 自動注油機 (LUBE) |
潤滑油壓 | NIL |
動力油壓 | 0.37 kW |
冷卻液泵浦 | 0.37 kW |
容器容量 | |
動力油箱 (選配) | 18 L |
水箱 | NIL |
機器 | |
尺寸 | 2200 x 2150x1900 mm |
淨重 | 4300 kg |
中心高(地面起至頂針中心) | 1110 mm |
*本公司保有機械規格變更之權利,恕不另行通知。
配件
標準配件
■ 三菱 CNC 控制器 x 1 套
■ 砂輪與砂輪法蘭 x 1 組
■ 頂針 (2支/組) x 1組
■ 砂輪修整座 (尾座固定式) x 1 組
■ 凸輪式帶動環 (6只/組) x 1 組
■ X&Z軸光學尺 x 1 組
■ 砂輪變頻器 x 1 組
■ 電器箱標準附件 x 1 組
■ 全罩式鈑金 x 1 組
■ 潤滑油箱 (含泵浦) x 1 組
■ 冷卻水箱 (含泵浦) x 1 組
■ 工作燈 x 1 組
■ 工具 (含腳墊)及工具箱 x 1組
■ 油壓尾座
■ 凸輪式帶動環 (6只/組)
■ 兩端支持座 (2只/組)
■ 兩點支持座
■ 三點式中心架
■ 三爪夾頭
■ 四爪夾頭
■ 平衡台及棒
■ 自動砂輪平衡裝置
■ 備用砂輪及法蘭
■ 砂輪吊架
■ 端面量測裝置
■ 外徑自動量測
■ 間隙消除 (防撞) 裝置
■ 電磁式冷卻液除屑裝置
■ 紙帶式冷卻液除屑裝置
■ 油霧回收機
