無心研磨是什麼？原理、比較與適用工件完整解析

無心研磨是一種不需使用中心孔、頂針或夾頭固定工件的外徑研磨方式，適合軸類、銷件、滾子、套筒及液壓元件等圓柱形零件。加工時由砂輪、調整輪與刀片共同支撐工件，適合需要穩定控制外徑尺寸、圓度與表面粗糙度的大量生產製程。本文將介紹無心研磨原理、通過式與停止式研磨的差異，以及砂輪、調整輪與刀片的配置方式。

無心研磨是什麼？穩定支撐的研磨方式

無心磨床是一種利用砂輪、調整輪（亦稱導輪）與刀片（業界亦稱刀板、托板）共同支撐工件，進行外徑研磨的精密加工設備。加工時，工件位於砂輪與調整輪之間，由調整輪帶動旋轉，砂輪則負責去除材料，使工件達到所需的尺寸精度、圓度與表面粗糙度。

無心研磨的加工品質，關鍵在於砂輪、調整輪與刀片形成的完整支撐系統。三者分別負責材料去除、工件旋轉控制與加工支撐，配合適當的幾何位置與加工條件，使研磨過程維持穩定。

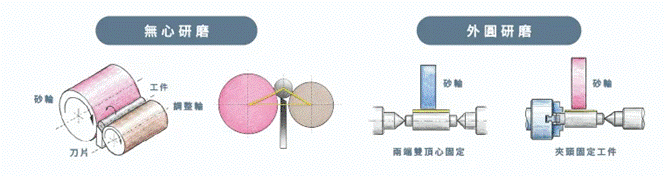

無心研磨和外圓研磨的差異？

外圓磨床通常需要利用頂心或夾頭固定工件，因此工件需具備中心孔或適合夾持的定位基準。無心磨床則由刀片、砂輪與調整輪共同支撐工件，不需建立實體中心軸線，也不必逐件重新夾持。更換工件時可直接進入既定的支撐位置，減少夾持與定位時間，因此適合大量生產與自動化產線。
〈延伸閱讀：磨床原理、種類到應用一次看懂！認識磨床在製造業中的重要角色〉

無心研磨與外圓研磨差異表

無心研磨的兩大效率優勢

可連續加工，提高生產效率

在通過式研磨中，圓棒或銷件可連續通過磨削區完成加工，形成接近自動化產線的加工節奏。工件不需逐件停機定位，可縮短單件加工所需的等待與上下料時間。

有穩定支撐，降低細長工件變形

細長軸類零件在傳統加工中容易受到切削力影響產生彎曲變形。無心研磨透過砂輪、調整輪與刀片形成穩定支撐，可降低工件加工時的偏移與撓曲問題。

為什麼無心研磨不用重複定位，仍能維持加工精度？

無心磨床雖然不需要像外圓磨床一樣，為每件工件重新建立定位基準，但工件並非處於自由狀態。加工過程中，工件的位置與旋轉狀態，是由砂輪、調整輪與刀片共同控制。

• 砂輪：提供切削力，推動工件維持與支撐系統接觸。
• 調整輪：透過摩擦力控制工件旋轉速度與進給方向。
• 刀片：支撐工件重量，限制加工過程中的偏移。

三者共同建立固定的支撐幾何，工件即使沒有機械夾持，仍能在設定的位置旋轉並通過研磨區。

因此，無心研磨的加工精度來自整體支撐系統的配合。調整輪磨耗、刀片高度變化或砂輪狀態改變，都可能反映在工件圓度與尺寸穩定性上。

砂輪：負責材料去除（磨削）

砂輪是無心研磨的主要切削工具，負責去除工件材料，同時產生加工所需的切削壓力。砂輪施加的力量會將工件推向刀片與調整輪，使加工過程維持穩定接觸。

砂輪的周速（線速度）會直接影響磨削特性：

• 較高周速：磨粒切削負荷較低，適合精磨加工，可獲得較佳表面品質。
• 較低周速：單顆磨粒切削作用較強，適合粗磨或需要較高材料去除率的加工。

實際加工時，砂輪規格與加工參數應配合工件材質、加工階段及表面品質要求設定。

調整輪（導輪）：控制工件旋轉與進給

調整輪主要負責控制工件的旋轉速度與進給方向，也是影響研磨穩定性的重要組件。調整輪通常採用橡膠結合劑提供摩擦力，並具備足夠的結構強度，以承受研磨過程中的接觸壓力與磨削負荷。調整輪的轉速與摩擦狀態會影響工件旋轉穩定性，進而反映在圓度、圓柱度、直線度及表面粗糙度等加工結果。

此外，調整輪可藉由傾斜角度產生軸向進給力，使工件依設定速度通過磨削區。調整轉速與傾斜角度（通常約+5°～-3°）後，可控制以下加工條件：

• 送料速度：決定工件通過研磨區的時間。
• 加工方向：影響工件的移動方向，並配合通磨式或停止式研磨的加工方式。

刀片：建立支撐基準的重要角色

刀片是無心研磨支撐系統的重要組件，主要負責承接工件重量並吸收加工過程中的作用力。實務上，刀片會裝在刀架上使用，並依加工方式分為：

• 通過式刀片：搭配通過式研磨使用
• 停止式刀片：搭配停止式研磨使用

不同加工方式會對刀片幾何設計提出不同要求

刀片頂端通常設計為約30°傾斜角，使工件受到砂輪作用力時，能沿刀片表面保持穩定接觸，降低加工偏移。此外，常選用能使工件更容易旋轉、滑動以及不容易磨損的刀片材質（例如硬質合金、高速鋼或其他耐磨材料）會影響使用壽命與加工穩定性，需依工件材質、精度需求與生產量進行選擇。

無心研磨有哪些加工方式？如何選擇通過式與停止式研磨？

無心研磨主要依照工件送料方式與加工位置控制，為通過式研磨與停止式研磨兩種方式，分別適用於不同外型與加工需求的零件。工件外型、加工位置與送料方式，是判斷兩種研磨方式的主要條件。

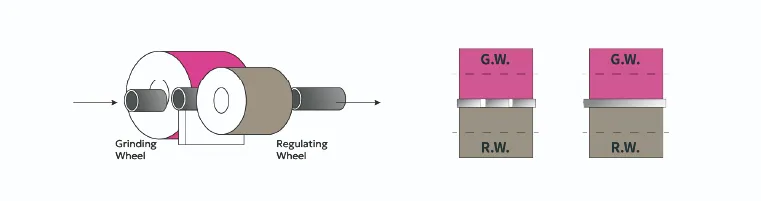

通過式研磨（穿越式）

通過式研磨是無心研磨中最常見的加工方式。加工時，工件在調整輪作用下沿軸向移動，持續通過砂輪與調整輪形成的研磨區，完成外徑加工。工件連續進入研磨區並從另一端送出，完成一次設定後即可持續加工，不需逐件重新定位。

由於送料方向由調整輪傾斜角度控制，因此此方式主要適用於單一直徑、外型規則且沒有肩部阻擋的圓柱形工件，例如圓棒、銷件、滾子及部分軸類零件。通過式研磨的主要優勢在於加工節拍穩定，適合長時間、大批量生產需求。當工件尺寸一致性要求高，且產品規格較固定時，能充分發揮無心研磨的加工效率。

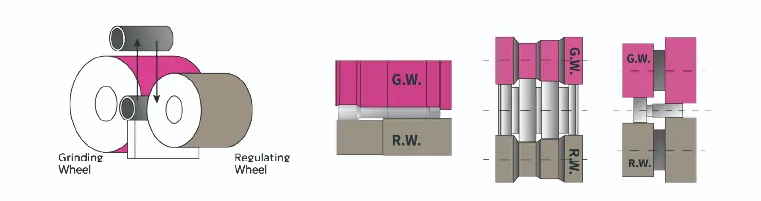

停止式研磨（切入式）

停止式研磨是將工件固定於定點，由砂輪沿徑向進刀完成研磨。加工過程中，工件維持在設定位置旋轉，不會沿軸向移動。通常從上方或前方置入工件。階梯結構、凹槽、多段直徑、或特殊外徑要求的複雜零件，常見應用包含階梯軸、特殊軸件、軸承零件及需要局部研磨的精密零組件。

通過式研磨與停止式研磨比較表

• 單一直徑、外型規則、產量大→優先考慮通過式研磨
• 具有段差或局部加工需求→優先考慮停止式研磨

部分工件也可能依不同加工段落，搭配兩種方式完成整體製程。若不確定工件適合哪種加工方式，可提供工件圖面、材質、尺寸公差與產量需求，由工程團隊協助評估適合的研磨方案。

哪些零件適合使用無心研磨？

無心磨床主要應用於需要高一致性、大量生產的圓柱類零件。判斷是否適合導入無心研磨，可以從工件特性、生產模式與加工需求三個方向評估。

無心研磨有哪些優點？

評估無心磨床時，常見考量包括換線效率、加工彈性、材料適用性、人力需求與自動化整合能力。無心研磨的優勢主要體現在以下幾個面向：

連續加工，適合大量生產

通過式研磨可讓工件連續進入與離開研磨區，不需逐件停機定位，適合圓棒、銷件、滾子及單一直徑軸類零件。當工件規格固定、需求量大時，可維持穩定加工節拍並減少人工上下料。

多種材料兼容

無心磨床可加工的材料範圍廣泛，除了碳鋼、合金鋼、不鏽鋼等常見金屬，也涵蓋玻璃、陶瓷、橡膠、軟木、超硬合金及先進合金鋼等特殊材料。實際加工時，應依材料特性選擇適合的砂輪磨料與加工條件。

支援自動化整合

無心磨床可搭配數控系統與自動上下料設備，降低人力依賴、減少人為操作誤差，是產線朝智慧製造升級的常見路徑之一。對於需要長時間連續運轉的量產環境，這項優勢會更為明顯。

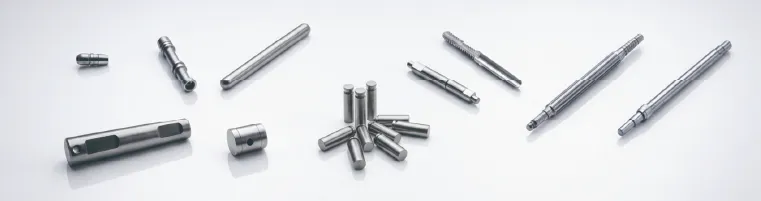

適合加工的工件特性

判斷零件是否適合無心研磨，可從以下四項工件特性檢查：

1. 外型為規則圓柱體：無心研磨最適合外徑規則、旋轉對稱的零件，例如圓棒、銷件與軸類零件。若工件具有明顯偏心、非圓形輪廓或複雜夾持需求，則可能需要評估其他研磨方式。
2. 外徑尺寸與圓度要求高：無心研磨以固定的支撐幾何進行加工，適合需要穩定控制外徑尺寸、圓度與表面品質的零件。
3. 細長工件容易變形：對於長徑比較高的軸類零件，傳統夾持加工可能產生變形問題。無心研磨透過刀片支撐工件，可降低加工過程中的偏移風險。
4. 需要穩定控制外徑品質：若零件對外徑尺寸、圓度或表面粗糙度有明確要求，，固定的支撐與送料條件可讓批量加工維持較一致的製程狀態。

無心研磨常見應用

• 汽車零組件：常用於軸類、銷件、套筒及傳動零件的外徑研磨，適合規格固定的大量生產，可穩定控制外徑尺寸、圓度與表面粗糙度。
• 液壓元件：常用於閥芯、柱塞等精密零件加工。這類零件對外徑尺寸、圓度及表面粗糙度要求較高，直接影響閥體內的滑動與密封配合。
• 馬達軸心與滾子：適合通過式研磨，工件沿軸向連續通過研磨區，不需逐件重新定位，適合長時間、大批量生產。

如何選擇砂輪、調整輪與刀片配置？

砂輪、調整輪與刀片沒有固定的最佳配置，而是需依工件材質、外徑尺寸、加工方式、精度要求及生產規模進行搭配。正確的配置會影響加工穩定性、耗材壽命，以及調機與維護成本。以下分別介紹三項核心組件的配置重點。

砂輪如何依工件材質選擇？

砂輪磨料主要依工件材質、硬度與抗拉強度選擇。不同磨料具有不同切削特性，若規格不適合，可能造成加工效率下降、砂輪過度磨耗或表面品質不穩定。常見磨料包括：

磨料種類與特性

實際加工時，仍需依工件尺寸、研磨量與表面粗糙度要求，搭配砂輪粒度、硬度與結合劑進行調整。

調整輪為什麼影響加工穩定性？

調整輪主要負責控制工件旋轉速度與軸向進給，是影響加工節拍與工件運動狀態的重要組件。

調整輪通常採用橡膠結合劑搭配磨料製成，利用接觸摩擦帶動工件旋轉，使工件維持穩定轉速並降低加工過程中的滑動。調整輪配置主要影響：

• 旋轉速度：決定工件與砂輪接觸時間。
• 進給速度：影響加工效率與表面品質。
• 工件運動軌跡：影響尺寸與外型控制。

若調整輪硬度、摩擦特性或傾斜角度與加工條件不匹配，可能造成工件轉速波動，進而影響圓度與尺寸一致性。

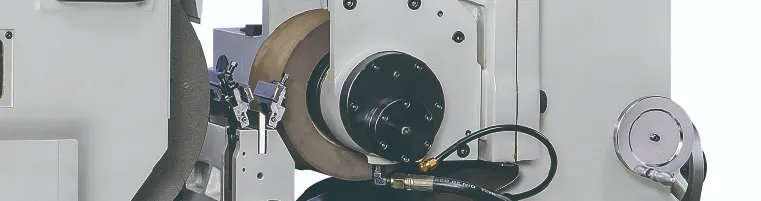

刀片材質如何影響加工品質？

刀片材質的選擇著重「耐磨性」，負責承接工件重量，並提供加工過程中的支撐基準。由於長時間承受工件接觸與切削作用力，因此材質耐磨性會直接影響加工穩定度與使用壽命。

刀片材質與特性

刀片配置需綜合考量工件材質、直徑、重量、加工方式與生產量，而非單純追求最高耐磨性。

無心研磨常見問題FAQ

Q1：無心研磨適合加工哪些材料？

A：無心研磨主要應用於圓柱形零件加工，除了常見金屬材料外，也可依材料特性選擇適合的砂輪進行非金屬材料加工，例如玻璃、陶瓷、橡膠與塑膠等。

不同材料需要搭配不同研磨條件，例如碳化矽砂輪通常較適合加工脆性材料或抗拉強度較低的工件；實際加工時，仍需依材料硬度、工件尺寸、形狀及精度要求評估適合的研磨方式。

Q2：什麼情況不適合使用無心研磨？

A：無心研磨適合具有規則外徑的圓柱形工件，尤其適用於連續加工的零件。若工件具有偏心輪廓、非圓形截面、需要多方向加工，或需要在單次夾持中完成多個加工面，則通常需要評估其他加工方式。

這類工件可能更適合使用外圓磨床或複合加工設備，以提供較高的夾持彈性與加工自由度。選擇加工方式時，應依工件形狀、精度要求與製程需求進行判斷。

Q3：如何判斷工件適合通過式研磨還是停止式研磨？

A：主要看工件外型與加工位置。單一直徑、無段差的圓柱件通常適合通過式研磨；階梯、凹槽或多段直徑工件則較適合停止式研磨。實際仍需依尺寸公差、研磨量與產量評估。

Q4：無心研磨加工品質不穩定，常見原因有哪些？

A：無心研磨的加工品質會受到砂輪、調整輪、刀片配置及研磨條件影響。當工件出現圓度異常、表面震紋、尺寸不穩定或刮傷等問題時，通常需要從支撐系統、耗材狀態與加工參數進行檢查。

例如，工件出現三角形、五角形等奇數瓣圓度異常，常與工件中心高度設定有關；表面震紋則可能來自砂輪平衡、規格選擇或加工條件不適；尺寸波動與表面刮傷則需確認調整輪狀態、冷卻系統及刀片配置是否符合加工需求。

若重新修整砂輪後仍無法改善，則建議進一步檢查主軸、調整輪軸承、液靜壓系統、機台剛性與整體幾何精度，以排除設備長期使用造成的累積誤差。
〈延伸閱讀：CNC磨床如何挑選？從需求出發，精準選出最適合的控制系統與機型〉

無心研磨加工異常問題分析

Q5：無心研磨加工的耗材多久需要更換？

A：砂輪、調整輪與刀片是無心研磨的基本耗材，其使用壽命，會受到加工材質、生產量、研磨量及加工條件影響，因此沒有固定的更換週期。

砂輪通常依磨耗程度進行修整，當修整後仍無法維持加工精度時需更換；調整輪與刀片則需依磨耗狀況、加工穩定性及品質需求進行評估。建議依無心研磨加工條件與設備運轉狀況建立保養週期，而非以固定時間更換，以確保無心磨床加工品質與穩定性。

Q6:導入無心磨床前，需要評估哪些成本？

A：除了設備採購成本之外，導入無心研磨製程時，也需要評估後續使用成本，包括砂輪、調整輪、刀片等耗材費用、自動化上下料配置、產線空間調整、初期試磨與參數設定時間，以及操作與設備維護所需的人力投入。

無心研磨通常在大量生產與長時間連續加工的情境下更能發揮成本效益，因此設備評估應以工件特性、加工需求、生產量與製程規劃作為主要依據。

金格H系列無心磨床｜兼顧研磨精度與量產穩定性

若有高精度無心研磨需求，可評估金格H系列無心磨床。機台採用液靜壓主軸與滑軌設計，能降低運轉時的摩擦與磨耗，搭配高剛性米漢娜鑄鐵結構及最小0.0005mm進給量，有助於維持工件真圓度與表面品質。H系列另提供NC、CNC控制及多種規格，可對應約Ø1～Ø45mm,Ø2～Ø75mm的不同工件尺寸，滿足精密加工、長時間量產與自動化整合需求。
〈產品推薦：液靜壓無心磨床〉

結論

無心研磨適合規則圓柱形零件的外徑加工，尤其適用於尺寸規格固定、需要穩定品質與大量生產的製程。實際選擇設備時，應先確認工件外徑、長度、材質、加工方式及尺寸公差，再評估無心磨床的規格與控制配置。若您正在評估無心研磨是否適合您的產線，歡迎提供工件圖面、材質、尺寸公差與產量需求，與金格科技聯繫，將有專人為你分析。
