2NC 系列 | T 系列

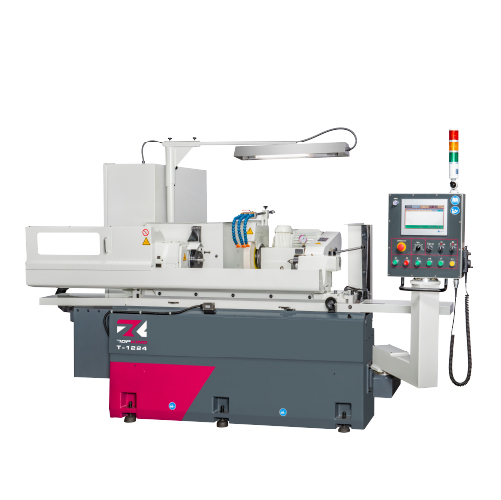

T-1224 | T-1624

Name: T-1224 | T-1624
SKU: 56

外圓磨床

介紹

T系列是一款適合多段差工件研磨的簡易型數控外圓磨床。X軸及Z軸皆採用滾珠螺桿搭配伺服馬達驅動，排除傳統數控磨床複雜的程式編輯，使用高性能控制系統搭配圖形對話式操作介面，操作簡單、易學習，提供操作者最便捷的操作環境。

| 加工能力

工作台最大旋徑：Ø320 / Ø420 mm
兩頂心間最大距離：600 mm
最大研磨直徑：Ø300 / Ø400 mm
砂輪：Ø405 x 50 x Ø127 mm

加入詢問單 (0) 型錄

機台特色

圖形對話式操作系統

■ 金格研發最新圖形對話式操作介面提供操作者最便捷最簡易最安全的操作環境。
■ 不同於以往的程式編輯，數值化編程設定，可自動執行研磨循環、修整循環、補正等指令。
■ 可單鍵記憶機械原點、研磨、修整座標。
■ 多樣化的研磨、修整方式，可以工件需求選擇。

高剛性機體

■ 本機的結構不同於以往的輕量結構的設計理念，大幅提升機體及結構的剛性，達到更加穩固的訴求，滑台採用更厚實的1V1平的設計結構，及潤滑油系統採用靜壓原理，在研磨時提供最佳的精度及穩定性。

獨特靜壓自動潤滑系統

■ 工作台與砂輪座滑動面，採用先進的靜壓自動潤滑系統。大幅提升潤滑動順暢性，進刀精準，加工精度高。
■ 通過獨特的靜壓自動潤滑系統，工作台與砂輪座的滑動面潤滑性能得到了顯著提升，呈現出卓越的研磨平穩度。此外，操作的順暢度經過優化後，進而夠實現更高精度的進刀，確保加工的準確性。

砂輪頭座機構

■ 砂輪主軸採用SNCM-220高級合金鋼材，經正常化、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理，表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。

工作主軸台與尾座

■ 工作主軸採用精密級軸承，展現最佳的穩定性。
■ 主軸台採用伺服馬達驅動，可依需求無段變速調整。
■ 主軸台採用固定式工作主軸，增加經度穩定性
■ 尾座潤滑採用油浴式潤滑系統，隨時確保尾座的高精度
■ 潤滑系統有附油量檢視計，方便操作者檢視油量。

尾座固定式修整座

■ 另有多樣化的修整機構，可依工件需求選擇。

機台規格表

能力	T-1224	T-1624
工作臺最大旋徑	Ø320 mm	Ø420 mm
兩頂心間最大距離	600 mm	600 mm
最大研磨直徑	Ø300 mm	Ø400 mm
最大研磨長度	600 mm	600 mm
兩頂心間最大承受重量	100 kg	150 kg
中心高(工作臺面至頂針中心)	160 mm	210 mm
砂輪
尺寸(外徑 x 寬 x 內徑)	Ø405 x 50 x Ø127 mm	Ø405 x 50 x Ø127 mm
線速度	33 m/sec	33 m/sec
迴旋工作臺
旋轉角度	1° ~ 10°	1° ~ 10°
工作主軸頭
旋轉角度	-30° ~ +90°	-30° ~ +90°
頂針斜度	MT. No. 4	MT. No. 4
主軸轉速	10 ~ 300 rpm	10 ~ 300 rpm
工作主軸負荷(含夾具)	35 kg (最長長度:150 mm)	35 kg (最長長度:150 mm)
尾座
中心頂針規格	MT. No. 4	MT. No. 4
中心頂針移動方式	手動	手動
尾座軸移動距離	25 mm	25 mm
X軸行程
最大移動距離	250 mm	285 mm
快速移動速度	6000 mm/Min	6000 mm/Min
自動切入速度	0.001 ~ 2000 mm/Min	0.001 ~ 2000 mm/Min
最小設定值	0.001 mm	0.001 mm
Z軸行程
最大移動距離	900 mm	900 mm
快速移動速度	6000 mm/Min	6000 mm/Min
自動切入速度	0.001 ~ 2000 mm/Min	0.001 ~ 2000 mm/Min
最小設定值	0.001 mm	0.001 mm
馬達
砂輪主軸	3.75 kW (5.5 kW)	3.75 kW (5.5 kW)
工作主軸	0.85 kW (1.3 kW) (AC servo motor)	0.85 kW (1.3 kW) (AC servo motor)
X軸-砂輪軸座進給	1.5 kW (AC servo motor)	1.5 kW (AC servo motor)
Z軸-工作臺進給	1.5 kW (AC servo motor)	1.5 kW (AC servo motor)
砂輪軸潤滑泵浦	0.18 kW	0.18 kW
油壓泵浦	0.075 kW	0.075 kW
研削液泵浦	0.18 kW	0.18 kW
容器容量
砂輪軸潤滑油箱	18 L	18 L
潤滑油箱	15 L	15 L
機器
尺寸	3776 x 2449 x 2197 mm	3776 x 2449 x 2197 mm
淨重	3600 kg	3600 kg
中心高(地面起至頂針中心)	1095 mm	1135 mm

*本公司保有機械規格變更之權利，恕不另行通知。

配件

標準配件

■ 砂輪與砂輪法蘭 x 1 組
■ 頂針 (2支/組) x 1組
■ 砂輪修整座(尾座固定式) x 1 組
■ 電器箱標準附件 x1組
■ 潤滑油箱 (含泵浦) x 1組
■ 冷卻水箱 (含泵浦) x 1 組
■ 工作燈 x 1 組
■ 工具 (含腳墊)及工具箱 x 1組

選購配件

■ 內徑研磨裝置(標配內磨砂輪及主軸變頻器1組)
■ 油壓尾座
■ 凸輪式帶動環 (6只/組)
■ 兩端支持座 (2只/組)
■ 兩點支持座
■ 三點式中心架
■ 三爪夾頭
■ 四爪夾頭
■ 備用砂輪及法蘭
■ 鑽石滾輪修整機構(工作主軸固定式)
■ 平衡台及平衡棒
■ 自動砂輪平衡裝置
■ 端面量測
■ 外徑自動量測
■ 半罩滑門式樣
■ 全罩式鈑金
■ 電磁式冷卻液除屑裝置
■ 紙帶式冷卻液除屑裝置
■ 油霧收集裝置
