非圓研磨的精密革命：為什麼線性馬達是曲軸與凸輪加工的唯一選擇？

X-Series CAM如何透過「零背隙」技術，在異型研磨中還能保證3 μm的極致圓度

精密製造的新標準

在精密製造中，面對曲軸、凸輪軸或非對稱沖棒等複雜工件時，傳統的外圓研磨技術已經難以滿足嚴苛的精度與效率需求。X-Series CAM系列磨床專為「非圓輪廓」與「偏心圓」加工而生。透過線性馬達驅動與十字滑台結構，我們解決了傳統機械傳動中的背隙與延遲問題，為客戶提供異型研磨的一站式解決方案。

技術核心：什麼形狀能磨？適用於哪些產業？

在評估非圓研磨需求時，形狀的「連續性」與「凹陷程度」是技術判斷的關鍵：

優勢加工領域與適用產業：

• 偏心圓與曲軸：廣泛應用於農業機械（曳引機、收割機）、空壓機節能轉子及泵浦偏心軸。
• 凸輪與多邊形：適用於紡織機械凸輪、汽車引擎配氣系統、精密沖壓模具之沖棒（如三角形、六角形）。
• 複雜輪廓：只要輪廓曲線半徑大於砂輪半徑，且升程變化在軟體模擬路徑內均可加工。

加工限制提醒：

• 凹半徑限制：若工件表面凹陷的曲線半徑小於砂輪半徑，砂輪將無法進入該區域加工。
• 尖銳內凹：研磨工法無法加工內凹槽的內轉角度，必須保留最小砂輪半徑的圓角。
• 動態補償：在非圓研磨中，砂輪必須隨著工件旋轉角度快速前後移動。若零件形狀在極短的角度內有劇烈的高度變化，可能會超過馬達即時補償的速度極限。我們建議加工前先透過TWCAD軟體進行模擬，確保砂輪能順暢追隨輪廓路徑 。

核心優勢：線性馬達驅動與十字滑台結構

許多經營者在洽談時常問：「傳統螺桿也能磨，為什麼非要線性馬達？」答案在於「設備的使用壽命與精度」。

1. 零背隙、零磨損的長期價值

傳統滾珠螺桿依靠機械接觸傳動，在高頻率往復運動下會產生磨損與背隙。線性馬達由線圈與永久磁鐵組成，具備無耗損（No attrition）特性，即便長期使用也沒有背隙（No backlash）問題，能確保持續穩定的高加速度反應與能源節省。


2. 十字滑台與VDI 3441精度標準

X-Series十字滑台系列，將X軸與Z軸整合於同一組十字滑台結構中。兩軸之間的幾何關係在出廠組裝與校正時就一次性建立，即使經過長時間運轉與使用，仍能維持穩定不變 。

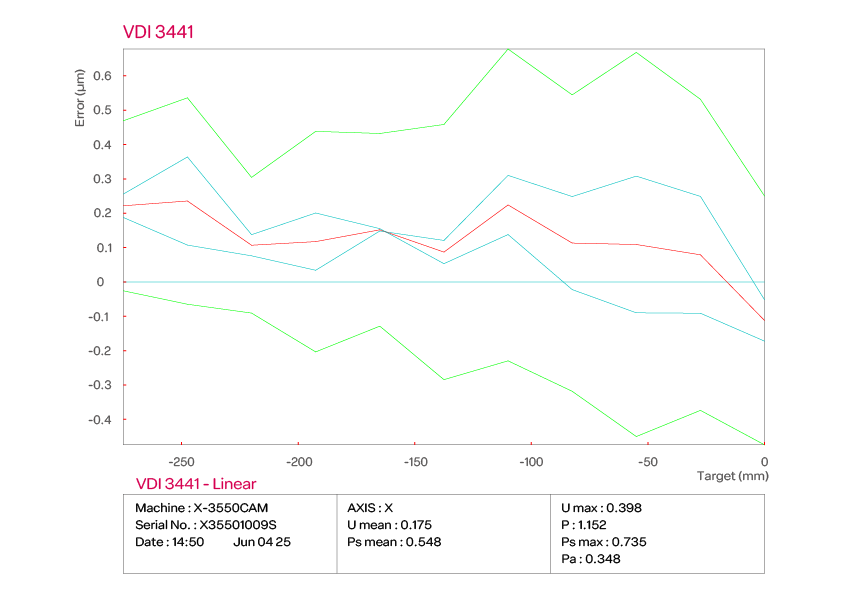

為了驗證這種結構的優越性，每台設備均通過嚴格的VDI 3441精度檢驗。根據實測數據：

• X軸定位精度：展現了極高的位置精準度，位置偏差（Pa）僅約0.348 μm。
• Z軸重複精度：即便在長距離移動下，重複精度（Ps max）仍維持在1.554 μm左右。
• 極小反向誤差：X軸的反向誤差（U max）僅0.398 μm，證明了線性馬達幾乎消除了物理背隙，是確保加工精度不隨時間衰減的關鍵。

基於優異的機械基礎，結合X軸線性馬達、C軸DD馬達與環型光學尺的高速同步控制，我們能確保砂輪進給隨角度即時補償，從而保證研磨的圓度控制在3 μm以內，並避免因遲滯造成的輪廓惡化。



3. 偏心圓軸研磨案例分享

在這個研磨應用中，我們針對偏心軸零件進行了研磨測試。透過線性馬達的高速追隨能力與十字滑台的穩定結構，該工件在嚴苛的檢驗標準下展現了卓越的品質：

• 圓度表現：根據CMM檢測結果，工件多個截面的圓度分別達到1.1 μm、1.2 μm及1.1 μm。
• 圓柱度與尺寸控制：實測圓柱度僅為1.5 μm，且直徑尺寸精準控制在38.1007 mm至38.1019 mm的公差範圍內。
• 幾何精度保障：X-Series CAM在處理偏心量達4.7645 mm的工件時，依然穩定實現優於3 μm內圓度。

4. 十字滑台設計 vs. 傳統分離式設計

相較於傳統將X/Z軸安裝於不同機構上的分離式設計，十字滑台在動態性能與長期精度上具有顯著優勢：

X-Series CAM洽談常見問題 (FAQ)

Q1：偏心圓研磨的圓度可以控制到多少？

A：圓度可控制在3 μm以內。

技術重點：透過X軸線性馬達與C軸DD馬達搭配環型光學尺的高速同步控制，使砂輪進給可隨角度即時補償，避免背隙與延遲造成精度惡化。

Q2：換線（更換工件）需要多久？

A：已加工過的工件可在1小時內完成換線。

技術重點：偏心圓工件可直接透過人機介面的內建圖形修改參數；非偏心圓工件（如凸輪、沖棒）則由CAD/CAM建檔，後續換線速度極快。

Q3：升程檔如何轉成加工路徑？

A：使用TWCAD可將Excel升程檔直接轉為CAD與研磨動作。

技術重點：匯入升程數據後，軟體生成輪廓並模擬砂輪X–C軸作動，預先檢查輪廓連續性以確保研磨穩定。

Q4：為什麼非圓研磨一定要使用線性馬達？

A：因為非圓加工需要「高速、連續、即時補償」的進給控制。

技術重點：線性馬達具備無背隙與高加速度反應特性，移動速度可達15,000 mm/Min，能準確追隨非圓輪廓。

Q5：為什麼CAM研磨需要十字滑台結構？

A：為了確保兩軸間的幾何關係在長時間運轉後仍維持穩定不變。

技術重點：結構整合使插補運動路徑更精確，即使長期使用，幾何誤差漂移仍維持在極小範圍內。

Q6：售後服務包含哪些內容？

A：我們提供從交機訓練到即時遠端支援的全方位後援。

• 首台交機與教育訓練：確保客戶能獨立執行生產與換線。
• 即時遠端支援：遇異常狀況可透過影像或遠端判斷即時對接，縮短停機時間。
• 保固與供應：主要零件一年保固，保固後仍持續提供技術支援與零件供應，確保設備長期穩定運行。

投資X-Series，成就穩定的精密製造

X-Series CAM不僅能將圓度穩定控制在3 μm以內，滿足高精度要求，更透過線性馬達驅動與十字滑台結構，確保設備在長期使用下無損耗、零背隙，維持精度表現。選擇線性馬達系統，不僅能提升加工效益，更能大幅省下傳統設備因精度衰減帶來的維修成本與風險。


想了解更多關於您的工件是否適用於X-Series CAM研磨方案？歡迎聯繫我們的技術團隊進行加工模擬評估！
