直式砂輪 | X 系列
X-35100
直進式研磨介紹
金格科技 X 系列數控外圓磨床,集合了先進的設計和創新的功能,提供了高效、精確和靈活的加工解決方案,無論是小型還是大型工件,這款磨床都能夠應對各種加工需求,並確保優質的加工結果。X 系列數控外圓磨床之 X 軸與 Z 軸採用十字滑台設計,又稱為走頭式外圓磨床,此設計有效縮小佔地面積與軸向行程,節省了生產空間。高剛性機身搭配重型主軸及尾座,大幅提高工件承載荷重。
高剛性機身確保了磨削過程的穩定性,提供高品質的加工結果。操作系統搭載高性能的CNC控制系統,內建圖形對話式(GUI)操作介面,設定簡易,用戶可以輕鬆地進行操作;研磨加工應用廣泛,為客戶提供最適切的加工方案。
| 加工能力
工作台旋徑:Ø370 mm兩頂心間距:1000 mm
最大研磨外徑:Ø350 mm
最大研磨長度:1000 mm
機台特色
人性化操作系統
內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可藉著圖形的導引,將複雜的工件分成數個研磨工序,以數值化的方式簡化研磨及修整的工序編輯。不需另外進行複雜的程式編寫(G碼、M碼),提供最便捷的操作環境。
高剛性機體
■ 採用高米漢納(Meehanite)鑄鐵製成,經燒炖處理及時效處理再加工,材質穩定性佳。
■ 滑軌經高週波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。
■ 本機的結構不同於以往的輕量結構的設計理念,大幅提升機體及結構剛性,達到更加穩固的訴求,滑軌採用更厚實的1V1平的設計結構,在研磨時提供最佳的精度及穩定性
工作台
■ 工作台始終固定於底座上,搭配X軸與Z軸十字滑台設計,減少行程,提升加工速度與穩定性。十字滑台
■ X軸與Z軸結構採用十字滑台形式設計,縮小佔地面積。■ 兩軸使用全密閉伸縮護罩,完整的保護傳動結構,杜絕研磨屑與冷卻液的汙染。
高剛性滑軌設計
X-35系列採用高剛性硬軌結構設計,確保高負載加工下持續維持卓越精度,穩定加工品質。搭配大徑級滾珠螺桿,進一步提升荷載性能,使機台加工重型工件時表現更佳。此優化設計能保障砂輪軸座和工作平台流暢移動,減少加工過程中所產生的振動,確保加工品質。

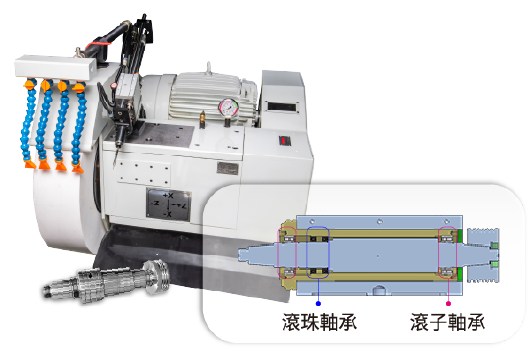

砂輪主軸座機構
■ 培林式主軸,採用精密軸承,使用壽命長,更換、維修、保養相較容易。
■ 砂輪主軸採用SNCM-220高級合金鋼材,經正常化、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。
工作主軸台與尾座
■ 工作主軸台與尾座針對重型工件設計,結構剛性強,提升了整體載重量。
■ 主軸台採用伺服馬達驅動,可依需求無段變速調整。
■ 尾座可選用油壓式與止擋裝置,操作便利。
■ 工作主軸及尾座皆附有平面氣壓設計,方便位移、減少摩擦,加強使用壽命。
■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置,降低頂針與頂針孔接處面摩擦發熱所產生的變形。
工作台固定式修整機構
(X-35系列為標配)
■ 修整機構固定於工作台側,降低因調整迴旋工作台角度須重新校正修整點所造成的誤差,提高效率。
■ 多樣化的修整機構,可依工件需求選擇。
研磨循環
機台規格表
能力 | |
---|---|
工作臺最大旋徑 | Ø370 mm |
兩頂心間最大距離 | 1000 mm |
最大研磨直徑 | Ø350 mm |
最大研磨長度 | 1000 mm |
兩頂心間最大承受重量 | 200 kg |
中心高(工作臺面至頂針中心) | 185 mm |
砂輪 | |
尺寸(外徑 x 寬 x 內徑) | Ø610 x 50 x Ø254 mm |
線速度 | 45 m/sec |
迴旋工作臺 | |
旋轉角度 | 0° ~ 2° |
工作主軸頭 | |
旋轉角度 | 固定式 |
頂針斜度 | MT. No. 5 |
主軸轉速 | 10 ~ 300 rpm |
工作主軸負荷(含夾具) | 35 kgs (最長長度: 150 mm) |
尾座 | |
中心頂針規格 | MT. No. 5 |
中心頂針移動方式 | 手動 |
尾座軸移動距離 | 60 mm |
X軸行程 | |
最大移動距離 | 300 mm |
快速移動速度 | 6000 mm/Min |
自動切入速度 | 0.001 ~ 2000 mm/Min |
最小設定值 | 0.001 mm |
Z軸行程 | |
最大移動距離 | 1350 mm |
快速移動速度 | 6000 mm/Min |
自動切入速度 | 0.001 ~ 2000 mm/Min |
最小設定值 | 0.001 mm |
馬達 | |
砂輪主軸 | 11 kW |
工作主軸 | 2.9 kW |
X軸-砂輪軸座進給 | 3.5 kW |
Z軸-工作臺進給 | 3.5 kW |
潤滑油壓 | 0.075 kW |
油壓泵浦 | 0.075 kW |
冷卻液泵浦 | 0.37 kW |
容器容量 | |
潤滑油箱 | 15 L |
動力油箱 (選配) | 18 L |
水箱 | 160 L |
機器 | |
尺寸 | 5250 x 3800 x 2600 mm |
淨重 | 8700 kg |
中心高(地面起至頂針中心) | 1130 mm |
*本公司保有機械規格變更之權利,恕不另行通知。
配件
標準配件
■ 三菱 CNC 控制器 x 1 套
■ 砂輪與砂輪法蘭 x 1 組
■ 頂針 (2支/組) x 1組
■ 砂輪修整座 (尾座固定式) x 1 組 (X-25 標配)
■ 砂輪修整座 (工作台固定式) x 1 組 (X-35 標配)
■ 砂輪吊架 x 1組 (X-35 標配)
■ X軸光學尺 x 1 組
■ 砂輪變頻器 x 1 組
■ 電器箱標準附件 x 1 組
■ 全罩式鈑金 x 1 組
■ 潤滑油箱 (含泵浦) x 1 組
■ 冷卻水箱 (含泵浦) x 1 組
■ 工作燈 x 1 組
■ 工具 (含腳墊)及工具箱 x 1組
■ 油壓尾座
■ 凸輪式帶動環 (6只/組)
■ 兩端支持座 (2只/組)
■ 兩點支持座
■ 三點式中心架
■ 三爪夾頭
■ 四爪夾頭
■ 平衡台及棒
■ 自動砂輪平衡裝置
■ 備用砂輪及法蘭
■ 鑽石滾輪修整機構(工作主軸台固定式)
■ 鑽石滾輪修整機構(尾座固定式)
■ 端面量測裝置
■ 外徑自動量測
■ 間隙消除 (防撞) 裝置
■ Z軸光學尺
■ 電磁式冷卻液除屑裝置
■ 紙帶式冷卻液除屑裝置
■ 油霧回收機
