斜式砂輪 | X-P 系列

X-3550P

直進式研磨

介紹

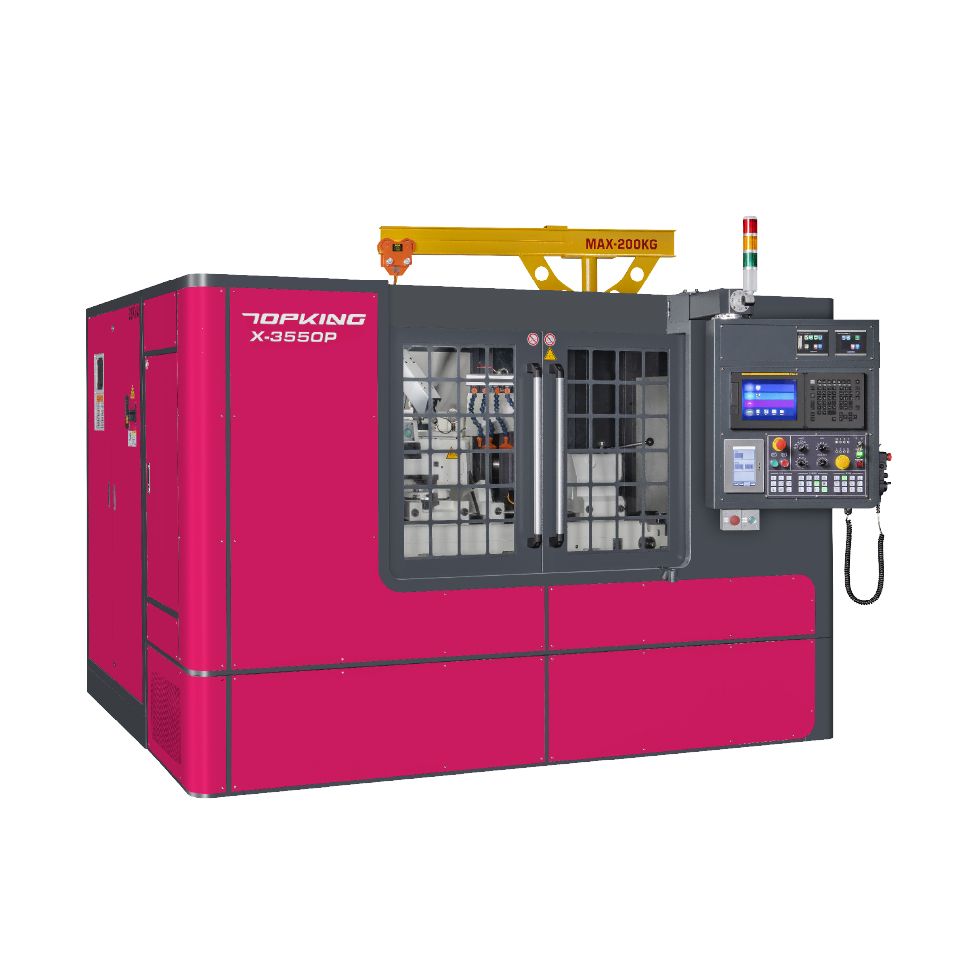

金格科技X-P系列CNC外圓磨床獨具特色,搭載直進式研磨和斜式砂輪頭座,彰顯端面研磨的卓越性能。可同時進行端面和外徑研磨,可搭配180mm寬型砂輪,實現高效的一次性加工,極大提升生產效率。 該系列具有強化型結構本體,搭載重型主軸和尾座,確保堅固的支撐。X軸和Z軸的十字形滑台設計有助於縮小佔地面積和軸向行程,進一步提高整體機床效能,為客戶提供最適切可靠的加工解決方案。


| 加工能力

工作台旋徑:Ø350 mm
兩頂心間距:650 mm
最大研磨外徑:Ø350 mm
最大研磨長度:500 mm
加入詢問單 (0) 型錄

機台特色


人性化操作系統

內建先進的CNC控制系統,搭配直觀的圖形對話式操作介面。操作者可透過圖形引導,將複雜的工件分成為數個研磨工序,以數值化方式簡化研磨及修整的工序編輯。無需額外進行繁複的程式編寫(G碼、M碼),提供最便捷的操作環境。

高剛性機體

■ 採用高米漢納(Meehanite)鑄鐵製成,經燒炖處理及時效處理再加工,材質穩定性佳。
■ 滑軌經高週波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。
■ 本機的結構不同於以往的輕量結構的設計理念,大幅提升機體及結構剛性,達到更加穩固的訴求,滑軌採用更厚實的1V1平的設計結構,在研磨時提供最佳的精度及穩定性。

高剛性滑軌設計

■ 滑軌採用一V一平的設計,經過高週波硬化處理和精密研磨,極大提升滑軌的抗磨性和穩定性。高週波硬化處理有效提升材料表面的硬度,而精密研磨則進一步確保表面的平滑度,使整個研磨過程中持續提供最佳的精度。
■ 雙軸系統採用高剛性硬軌搭配大尺寸滾珠螺桿,強化整體荷重性能並確保砂輪軸座的在移動過程中維持穩定而平順的運行。

工作台

工作台始終固定於底座上,搭配X軸與Z軸十字滑台設計,減少行程,提升加工速度與穩定性。

十字滑台設計與軸向移動

■ X軸與Z軸結構採用十字滑台形式設計,不僅能夠靈活操作,同時有效地縮小佔地面積。
■ 配備全密閉伸縮護罩的雙軸設計,提供全方位保護傳動結構,隔絕研磨屑和冷卻液汙染,確保機器長時間穩定運轉。

砂輪主軸座機構

■ 主軸選用培林式結構,選用精密軸承,大大延長使用壽命,同時更換、維修、保養更加輕鬆簡單,使生產過程更加高效順暢。
■ 砂輪主軸嚴選SNCM-220高級合金鋼材,經過正常化、調質、滲碳熱處理、深冷處理等多道工藝,再經精密研磨與鏡面處理,表面硬度超過HRC62°。確保主軸在工作過程中不易變形,具有出色的耐磨性,並保持持久的高精度。

高剛性工作主軸及尾座

■ 工作主軸台與尾座特別為重型工件而設計,結構剛性十足,有效增強整體荷重能力。
■ 主軸台採用伺服馬達驅動,可依需求無段變速調整,提供更靈活的操作體驗。
■ 尾座可選擇油壓式及止擋裝置,提供操作便利性。
■ 工作主軸和尾座皆採用平面氣壓設計,讓操作更為輕鬆,有效減少位移時的摩擦,進而提升整體使用壽命。
■ 工作主軸和尾座均裝有專為頂針與頂針孔接觸面而設的冷卻裝置,有效降低因摩擦發熱可能導致的變形問題。

尾座固定式修整機構

(X-P系列為標配)

■ 修整機構固定於尾座
■ 多樣化的修整機構,可依工件需求選擇。

砂輪吊架

(X-P系列為標配)

X-35P系列標配砂輪吊架,與機身結合並安裝於全罩鈑金,不佔空間。充分發揮了空間利用的靈活性。使更換砂輪不受作業空間和設備的限制,為砂輪更換帶來了極大的便利性,同時也確保更換作業的安全。

研磨循環




機台規格表

能力
工作臺最大旋徑 Ø350 mm
兩頂心間最大距離 650 mm
最大研磨直徑 Ø350 mm
最大研磨長度 500 mm
兩頂心間最大承受重量 150 kg
中心高(工作臺面至頂針中心) 185 mm
砂輪
尺寸(外徑 x 寬 x 內徑) Ø610 x 50(選:180) x Ø254 mm
線速度 45 m/sec
迴旋工作臺
旋轉角度 0° ~ +3°
工作主軸頭
旋轉角度  固定式
頂針斜度 MT. No. 4
主軸轉速 10 ~ 300 rpm
工作主軸負荷(含夾具)  35 kgs (最長長度: 150 mm)
尾座
中心頂針規格 MT. No. 4
中心頂針移動方式 手動
尾座軸移動距離 25 mm
X軸行程
最大移動距離 270 mm
快速移動速度 6000 mm/Min
自動切入速度 0.001 ~ 2000 mm/Min
最小設定值 0.001 mm
Z軸行程
最大移動距離 800 mm
快速移動速度 6000 mm/Min
自動切入速度 0.001 ~ 2000 mm/Min
最小設定值 0.001 mm
馬達
砂輪主軸 11 kW
工作主軸 2.9 kW
X軸-砂輪軸座進給 1.5 kW(MITSUBISHI) / 1.4kW(FANUC)
Z軸-工作臺進給  3.5 kW(MITSUBISHI) / 4.4kW(FANUC)
潤滑油壓 0.37 kW
油壓泵浦 0.37 kW
冷卻液泵浦 0.18 kW
容器容量
潤滑油箱 30 L
動力油箱 (選配) 30 L
水箱 30 L
機器
尺寸 3477 x 3033 x 2541 mm
淨重 8000 kg
中心高(地面起至頂針中心) 1250 mm

*本公司保有機械規格變更之權利,恕不另行通知。

配件


 標準配件

■ 三菱 CNC 控制器 x 1 套
■ 砂輪與砂輪法蘭 x 1 組
■ 頂針 (2支/組) x 1組
■ 砂輪修整座 (尾座固定式) x 1 組
■ 砂輪吊架 x 1組
■ X軸光學尺 x 1 組
■ 砂輪變頻器 x 1 組
■ 電器箱標準附件 x 1 組
■ 全罩式鈑金 x 1 組
■ 潤滑油箱 (含泵浦) x 1 組
■ 冷卻水箱 (含泵浦) x 1 組
■ 工作燈 x 1 組
■ 工具 (含腳墊)及工具箱 x 1組

選購配件

■ 油壓尾座
■ 凸輪式帶動環 (6只/組)
■ 兩端支持座 (2只/組)
■ 兩點支持座
■ 三點式中心架
■ 三爪夾頭
■ 四爪夾頭
■ 平衡台及棒
■ 自動砂輪平衡裝置
■ 備用砂輪及法蘭
■ 鑽石滾輪修整機構(工作主軸台固定式)
■ 鑽石滾輪修整機構(尾座固定式)
■ 端面量測裝置
■ 外徑自動量測
■ 間隙消除 (防撞) 裝置
■ Z軸光學尺
■ 電磁式冷卻液除屑裝置
■ 紙帶式冷卻液除屑裝置
■ 油霧回收機
