CNC異形研磨

X-3550CAM

CAM異形研磨

介紹

TOPKING X-CAM系列 是一台針對偏心圓及異形研磨所設計的走頭式外圓磨床專用機種(十字滑台式)。
應用於研磨偏心軸、凸輪軸、曲柄軸、多邊形沖頭..等異形工件,特別適用於製造汽機車零件、自動化設備零件等產業。其搭載高階西門子控制系統及配合金格專屬的作業畫面,可快速設定加工訊息,提供給客戶最高品質的加工精度及操作環境。

| 加工能力

工作台旋徑:Ø370 mm
兩頂心間距:500 mm
最大研磨外徑:Ø350 mm
最大研磨長度:500 mm

加入詢問單 (0) 型錄

機台特色


人性化操作系統

■ 搭載西門子840Dsl操作系統,內建針對異形與偏心圓研磨的圖形對話式操作介面,搭配觸控式螢幕使操作更簡易,另可搭配CAD/CAM軟體(選配),針對客製圖型轉出研磨路徑,提供最有彈性、最人性化的操作環境。

高剛性機體

■ 採用高米漢納(Meehanite)鑄鐵製成,經燒炖處理及時效處理再加工,材質穩定性佳。
■ 滑軌經高週波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。
■ 本機的結構不同於以往的輕量結構的設計理念,大幅提升機體及結構剛性,達到更加穩固的訴求,滑軌採用更厚實的1V1平的設計結構,在研磨時提供最佳的精度及穩定性。

工作台
■ 工作台始終固定於底座上,搭配X軸與Z軸十字滑台設計,減少行程,提升加工速度與穩定性。
十字滑台設計與軸向移動

■ X軸與Z軸結構採用十字滑台形式設計,左右橫移為砂輪軸座移動,進而縮小佔地面積。
■ X軸線性馬達直接驅動,結合硬軌提供穩固的支撐,使機台能夠承受較大的切削力和扭矩,確保加工時的平穩且不產生偏差。
■ 1V1平的硬軌結構,並加大兩個導軌間跨距,為十字滑台結構與砂輪軸座的移動提供堅實的基礎。
■ 滑軌表面採用耐磨層,具備卓越的耐用性和抗磨損性能,以應對長時間的研磨加工需求。

X軸線性馬達驅動

■ 進刀軸(X軸)裝載高速、高精度線性馬達配合全閉式迴路控制光學尺,進刀快速且精準。
■ X軸線性馬達直接驅動搭配硬軌高效能、無能耗浪費、精確控制和快速反應的優點,這些特點使機台更有效率地進行加工,從而實現節能的效果。
■ 線性馬達具有快速反應和啟停的能力,可迅速反應指令,減少不必要的運動時間。
■ 硬軌提供穩固的支撐,使機台能夠承受較大的力和扭矩,確保加工時的平穩且不產生偏差,實現高定位精度和重複定位精度。

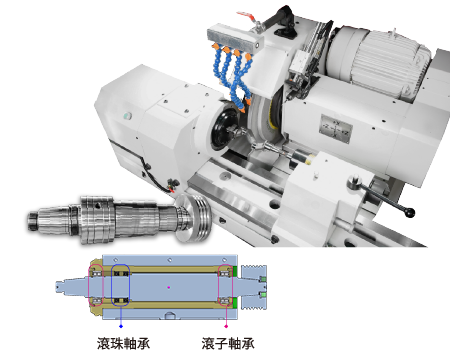

砂輪主軸座機構

■ 培林式主軸,採用精密軸承,使用壽命長,更換、維修、保養相較容易。
■ 砂輪主軸採用SNCM-220高級合金鋼材,經正常化、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。

工作台- C軸精密角度控制

■ C軸精密角度控制: 工作主軸採直截式馬達驅動,搭配高解析角度譯碼器,角度控制誤差控制於±0.2”
■ X軸進給速度控制以及C軸精密的角度控制,兩者流暢的配合,完成偏心圓及非圓的所有研磨任務。

微調式尾座

■ 培林式主軸,採用精密軸承,使用壽命長,更換、維修、保養相較容易。
■ 砂輪主軸採用SNCM-220高級合金鋼材,經正常化、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。

砂輪修整

■ 多樣化的修整機構可依需求選擇
■ 圖形對話式砂輪修整介面,簡易設定修整程式,可更簡易且有效率地完成砂輪修整設定,自動修整成型,符合工件需求。
■ 可配合工件及砂輪修整需求,選擇不同樣式的鑽石滾輪修整裝置(選配)。

砂輪吊架

■ 標配砂輪吊架。安裝在機體上,並由防濺罩蓋住。 更換砂輪不受影響。


機台規格表

能力
工作臺最大旋徑 Ø370 mm
兩頂心間最大距離 500 mm
最大研磨直徑 Ø350 mm
最大研磨長度 500 mm
兩頂心間最大承受重量 150 kg
中心高(工作臺面至頂針中心) 185 mm
砂輪
尺寸(外徑 x 寬 x 內徑) Ø610 x 50 x Ø304.8 mm
線速度 45 m/sec
迴旋工作臺
旋轉角度 +2°
工作主軸頭
旋轉角度  固定式
頂針斜度 MT. No. 4
主軸轉速 10 ~ 300 rpm
工作主軸負荷(含夾具)  35 kgs (最長長度: 150 mm)
尾座
中心頂針規格 MT. No. 4
中心頂針移動方式 手動
移動距離 25 mm
轉筒行程 ±30 μm
錐度微調距離 ±0.03 mm (opt.)
X軸行程
最大移動距離 300 mm
快速移動速度 10000 mm/Min
自動切入速度 6000 mm/Min
最小設定值 0.0001 mm
Z軸行程
最大移動距離 750 mm
快速移動速度 10000 mm/Min
自動切入速度 6000 mm/Min
最小設定值 0.0001 mm
馬達
砂輪主軸 11 kW (Induction motor)
工作主軸 2.3 kW
X軸-砂輪軸座進給 2.01 kW
Z軸-工作臺進給  4 kW
潤滑油壓 0.37 kW
油壓泵浦 0.37 kW
冷卻液泵浦 0.75 kW
容器容量
潤滑油箱 15L
機器
尺寸 3670 x 3800 x 2600 mm
重量 8300 kg
中心高(地面起至頂針中心) 1130 mm

*本公司保有機械規格變更之權利,恕不另行通知。

配件


 標準配件

■ 西門子 840Dsl CNC控制器 x 1組
■ 砂輪及砂輪法蘭 x 1組
■ 砂輪變頻器 x 1組
■ 砂輪修整座 (尾座固定式) x 1組
■ 砂輪吊架 x 1組 (X-35 標配)
■ 直截式工作主軸 +工作主軸冷卻裝置 x 1組
■ 頂針 (2支/組) x 1組
■ 微調式尾座 x 1組
■ X軸線性馬達 x 1組
■ X軸光學尺 x 1組
■ C軸環形光學尺 x 1組
■ CAD / CAM 圖形轉程式路徑軟體 x 1組
■ 電器箱標準附件 x 1組
■ 全罩式鈑金 x 1組
■ 潤滑油箱 (含泵浦) x 1組
■ 冷卻水箱 (含泵浦) x 1 組
■ 油霧回收機 x 1 組
■ 工作燈 x 1組
■ 工具及工具箱 x 1組

選購配件

■ 凸輪式帶動環 (6只/組)
■ 兩端支持座 (2只/組)
■ 兩點支持座
■ 可調式手動三爪夾頭
■ 可調式手動四爪夾頭
■ 鑽石滾輪修整機構(工作主軸固定式)
■ 鑽石滾輪修整機構(尾座固定式)
■ 油壓尾座
■ 平衡台及平衡棒
■ 自動砂輪平衡裝置
■ 備用砂輪及法蘭
■ 端面量測裝置
■ 間隙消除 (防撞) 裝置
■ 客製化工件帶動治具
■ 電磁式冷卻液除屑裝置
■ 紙帶式冷卻液除屑裝置
